작동 레버 수직, 잠금 장치 포함, 수직 장착 베이스 포함

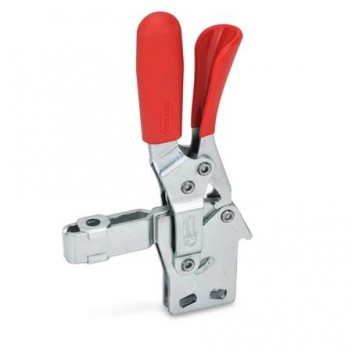

GN 810.4 토글 클램프, 작동 레버 수직, 잠금 메커니즘 포함, 수직 마운팅 베이스 유형: BL - 포크형 클램핑 암, 플랜지 와셔 2개 포함스피디 블록
유형: BL - 두 개의 플랜지 와셔가 있는 포크형 클램핑 암

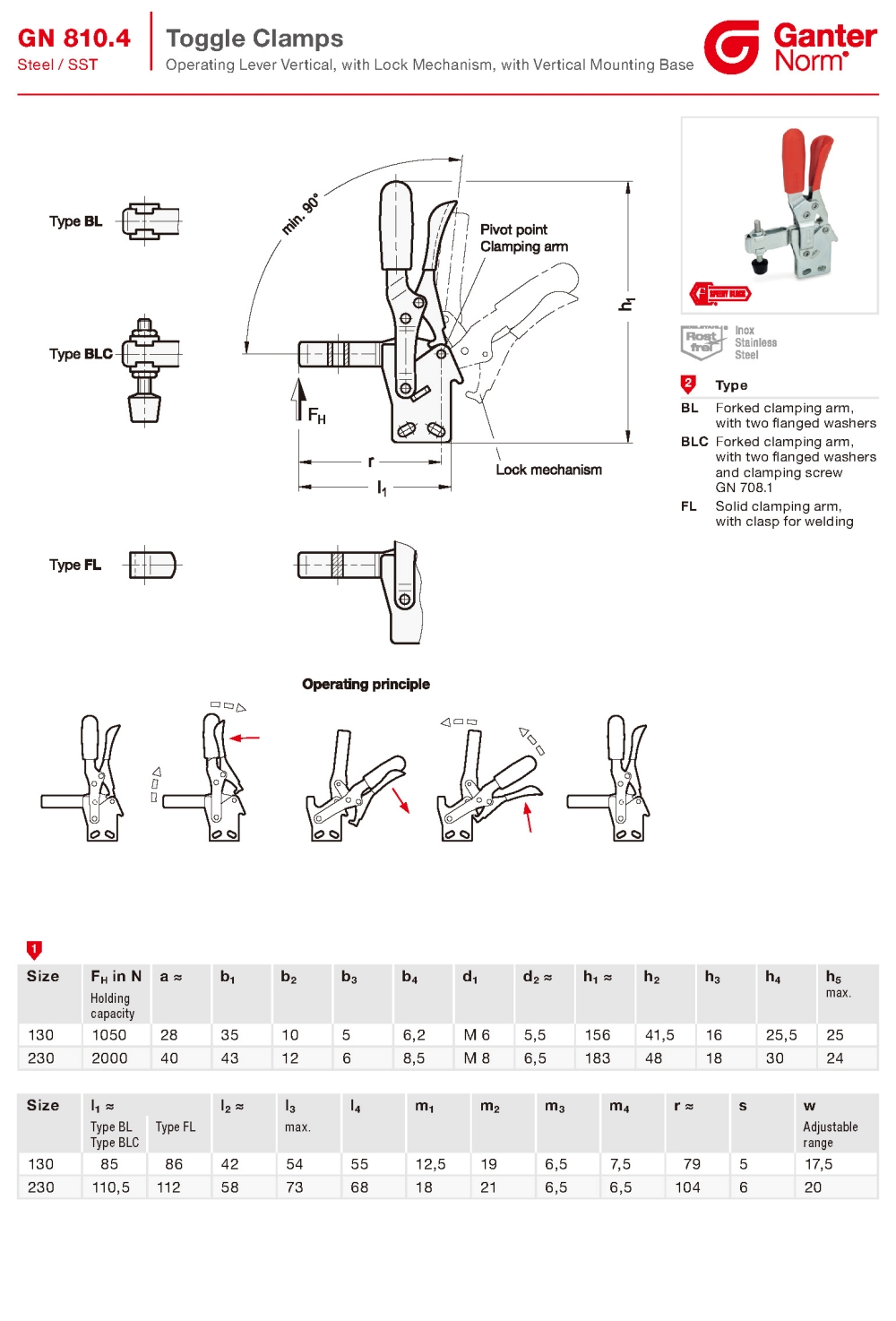

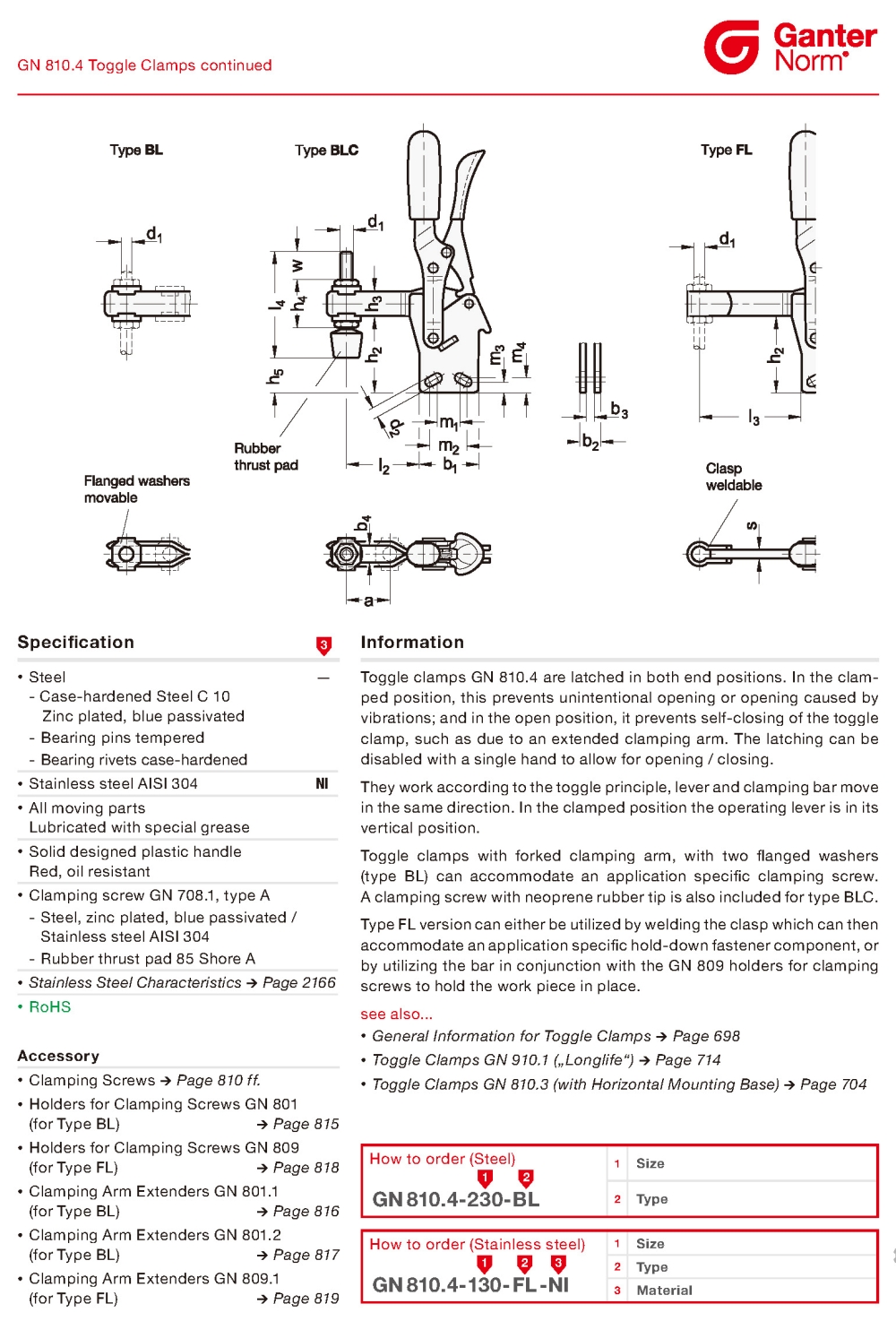

표준 시트 GN 810.4
이 페이지 인쇄
토글 클램프에 대한 일반 정보
제품 설명
정보
토글 클램프 GN 810.4는 양쪽 끝 위치에 고정되어 있습니다. 클램핑 위치에서 이는 의도하지 않은 열림 또는 진동으로 인한 열림을 방지합니다. 개방 위치에서 확장된 클램핑 암으로 인한 토글 클램프의 자체 폐쇄를 방지합니다. 한 손으로 잠금 장치를 비활성화하여 열고 닫을 수 있습니다.
레버와 클램핑 바가 같은 방향으로 움직이는 토글 원리에 따라 작동합니다. 고정 위치에서 작동 레버는 수직 위치에 있습니다.
2개의 플랜지 와셔(BL 유형)가 있는 U-바 버전의 수직 작동 토글 클램프는 응용 분야별 클램핑 나사를 수용할 수 있습니다. BLC 유형에는 네오프렌 고무 팁이 있는 클램핑 나사도 포함되어 있습니다.
유형 FL 버전은 응용 프로그램별 고정 패스너 구성 요소를 수용할 수 있는 걸쇠를 용접하거나 작업물을 제자리에 고정하기 위한 클램핑 나사용 GN 809 홀더와 함께 막대를 활용하여 사용할 수 있습니다.
사양
강철
표면 경화 스틸 C10
아연 도금, 파란색 보호막 처리
베어링 핀 템퍼링
베어링 리벳
모든 가동부
특수 그리스 윤활
견고한 디자인의 플라스틱 손잡이
빨간색, 내유성
클램핑 나사 GN 708.1, 유형 A
스틸, 아연 도금
고무 팁 85 쇼어 A
RoHS
